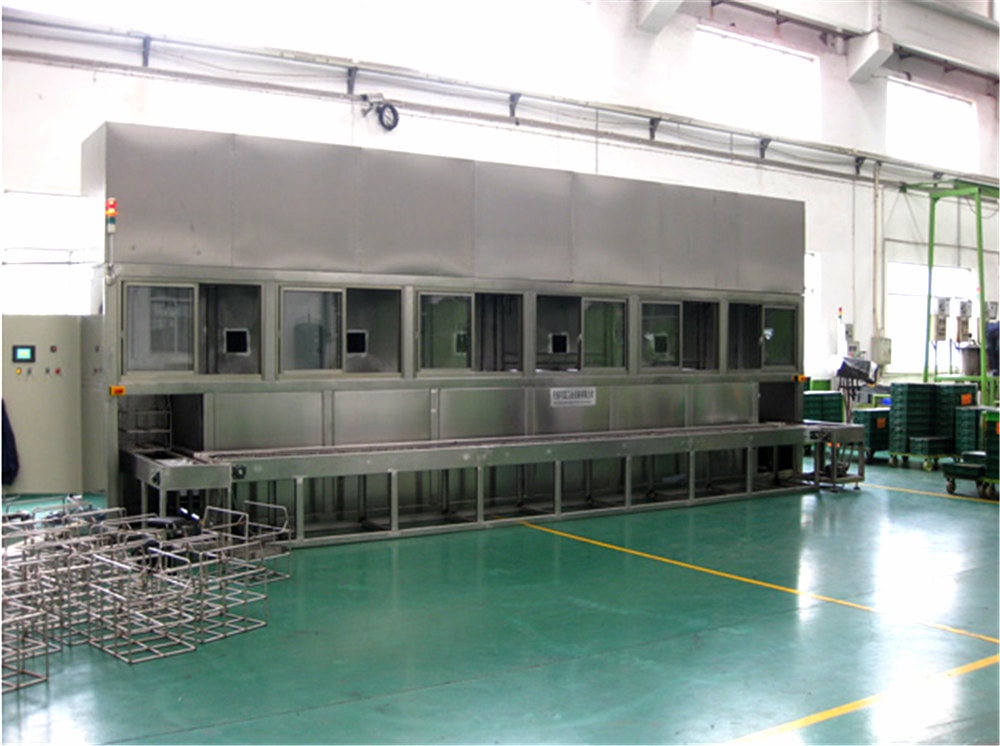

一、設備名稱：帶電濾芯超聲波清洗線
二、型號：LG-QZD3002
三、設備描述：
采用PLC及觸摸屏電腦控制，設有手動和自動功能，具體清洗過程由PLC控制，由三道不同清洗工藝的清洗槽體組成的一條連續工作清洗線。操作者將裝有工件的工裝藍，放置在上料區平臺推車，平臺推車定位后 ，機械手再將裝有工件的工裝籃依次送至下一工序段，對工件進行一系列的超聲波清洗、超聲波漂洗、熱水漂洗等處理，然后將清洗好的工件送到下料區平臺推車，操作者在將工件運至相關地方；整個清洗過程為自動式。（人工輔助上下料）
本設備主要由整機封閉外框、超聲波裝置、超聲波漂洗、熱水漂洗等，自動整體機械行車，管路系統、油水分離系統、鼓泡混流系統、自動溫控加熱裝置、PLC電控系統、吸霧系統、上下料系統、配套工裝籃和機架等部份組成。
四、主要用途
1、帶電濾芯脫脂清洗、
2、去除油污、灰塵、加工屑等。
3、工裝范圍：濾芯尺寸600*620*320每框可裝 2 只工件
五、設備的基本參數

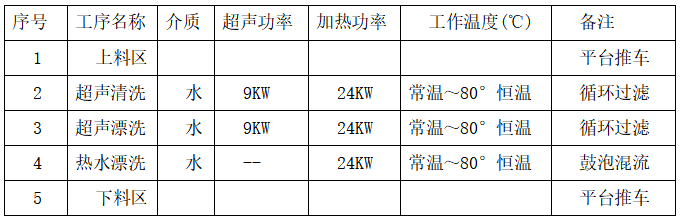

工藝：上料→超聲清洗→超聲漂洗→熱水漂洗→下料
1、清洗節拍: 每個清洗工位清洗時間任意可調，工件籃的換槽由機械手提升，自動完成，超聲波清洗時間可調，超聲波功率可調，滿足高質量清洗標準且適用于批量連續作業。
六、性能特點
1、整機槽體及和液體接觸的均為304不銹鋼材質，外形結構整齊，桁架行車為碳鋼烤漆噴塑，美觀大方，無銹蝕，槽體無泄漏。
2、設置液體預加熱功能，可在設備電控人機界面上提前對各槽液體溫控預加熱時間設置。
3、保護系統：在控制系統中裝有保護系統，當設備過載、過熱時，內部接觸器將停止工作并發出報警指示；另外配有漏電保護、缺相保護、電機過熱過載等常規保護。
4、電控系統使用一體式電氣控制柜，采用觸摸屏（人機界面）控制，界面美觀、方便操作及保養；設備各關鍵部位均安裝急停按鈕（急停按鈕設置護罩并標示，防止誤碰撞）。
5、進出料口設置有聲光報警系統；設備操作面板/操作臺、開關、按鈕、指示等固定牢靠、標識清晰并操作靈敏。設備電氣控制柜及外圍相關布線符合電氣相關安全、法規、規范，線路整齊、號碼標識清晰。高壓或可能觸電的安全隱患的位置，貼有安全警示標志。
6、控制系統采用PLC可編程序控制器控制，觸摸屏上顯示調整方式，設有手動和自動兩種控制模式，PLC具有抗干擾性和可編性，信號采用均使用進口無觸點接近開關，為了進一步提高控制系統的抗干擾性，對每個信號的獲取，均經過識別、篩選，確保信號的準確性。
7、手動模式：所有泵、馬達、單工位動作在觸摸屏上可以操作。自動模式：上下料清洗機自動識別完成，進行連續清洗運行。
8、整機選料精良，重要部件均為知名品牌，以確保整機質量?jī)?yōu)良，性能穩定，無故障。
9、工作環境： 溫度：5℃～55℃ 濕度：45～95%RH
可根據產品定制多種清洗模式 聯系廠家了解詳細參數，及設計出圖
